7.3M
直径
17M
覆盖
1.5KW
功率
0-50rpm
转速
万向娱乐产品

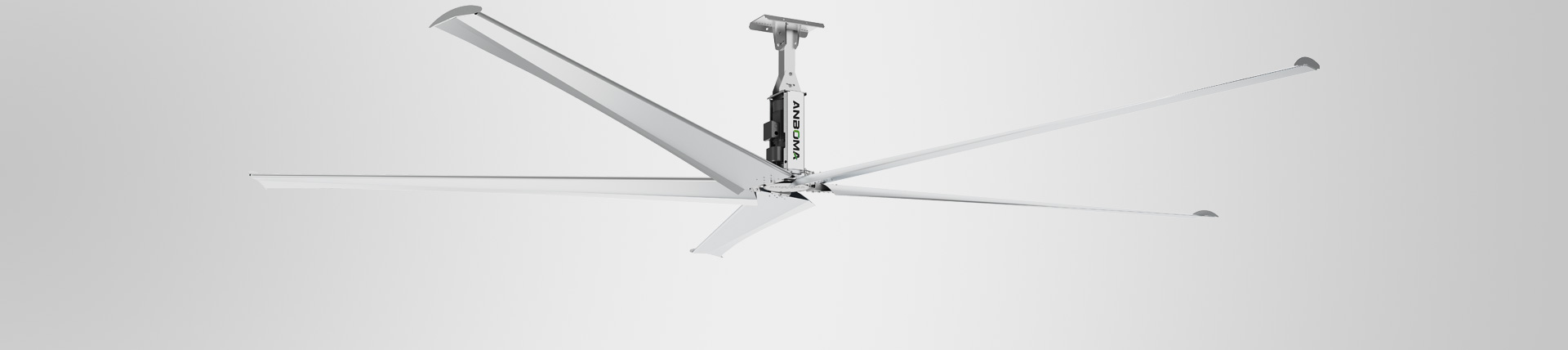

金牛系列节能大风扇
获取产品手册
万向娱乐金牛系列万向大风扇,作为较早一代HVLS风扇,畅销市场十余年。
搭载德国品牌减速电机,大扭力大风量,整机安全防护,全部配件符合万向级标准,适合各种场合(包括严酷恶劣场合)。
特点优势
• 标准通用安装架,与大多数常见建筑结构兼容。
• 高达240Nm的扭矩,带来更轻松、稳定的大风量输出。
• 扇叶柄柔性连接,释放高频振动,长久作业无金属疲劳。
• 符合CCC、CE、UL等国际标准,关键部件通过安全检测。
• 万向级安全产品要求,能在恶劣严苛的环境中长期稳定运行。
技术特点
  • 动力系统
  • 连接系统
  • 扇叶系统
  • 控制系统

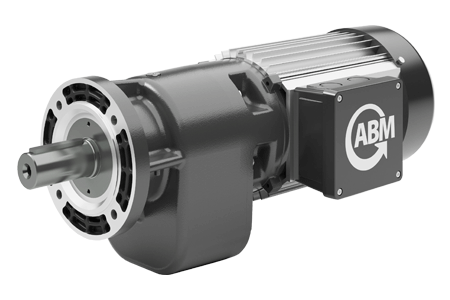

德国ABM及同等品牌减速电机:
①全铸铝外壳,适应各种环境;
②无轮滑油,无通气帽,杜绝电机漏油发生;
③特制轴承磨齿,平稳静音;
④通过CE、UL、CSA认证,免维护。

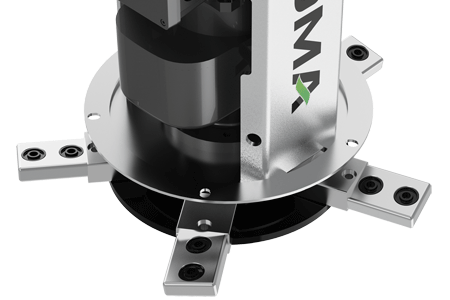

结构性连接系统:
①叶柄与底盘,采用梯形阶梯卡槽连接,结构整体受力,无螺栓断裂风险;
②叶柄与扇叶采用柔性减振装置,释放高频振动,保证螺栓不受冲击力。
变截面流线型扇叶:
①5片1.5mm厚5052航空铝板,可承受3吨以上拉力,撞击不断裂;
②变截面流线型扇叶:叶根到叶尖逐渐变窄、变薄至尾部加宽,风阻小、受力更均匀。

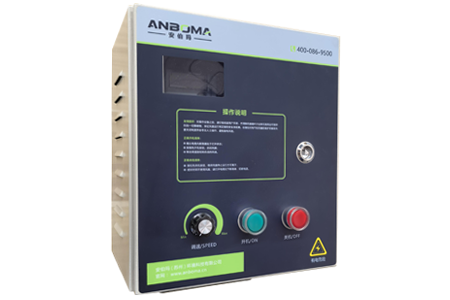

万向娱乐变频控制箱:

内置施耐德(Schneider)变频器;

包含安全保护模块,具有接地故障、过温、过载、短路保护等功能;控制系统电路板增加涂层工艺,保障超长的使用寿命;最宽的温度范围-10℃~55℃,具有超长散热功能;内置射频干扰滤波器和制动斩波器,有效屏蔽电磁干扰;无极调速,具有高效启动和制动功能;IP55防护等级和NEMA1标准控制箱。

风扇参数
国际规格 风扇直径 调节转速 满载风量 覆盖半径 覆盖范围 噪音 整机重量 电机功率 电流电压
24FT 7.3m 0-50rpm 14130m3/min 18m
1519㎡
55dba
100.8kg
1.5kw
2.03A/380V
22FT 6.7m 0-65rpm 13022m3/min
17m
1384㎡
55dba
97.3kg
1.5kw
2.04A/380V
20FT 6.1m 0-70rpm 11960m3/min
16m
1133㎡
55dba
94.8kg
1.5kw
2.05A/380V
18FT 5.5m 0-75rpm 9970m3/min
15m
907㎡
55dba
92.3kg
1.5kw
2.07A/380V

* 风量、覆盖、噪音等是在实验室环境下检测,实际以使用为准。
* 尺寸:以上为标准尺寸产品,其他规格尺寸可定制。
* 重量:整机重量不包含控制箱、连接部件、钢丝绳等。
* 电源:可选三相380V/220V、单相220V,国外可定制。

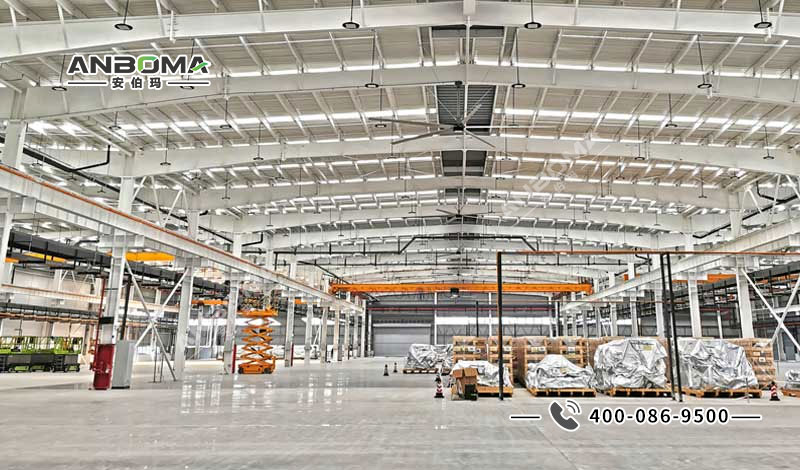

成功案例
